LT-6全效高性能瀝青混合料改性劑
LT-6全效高性能瀝青混合料改性劑（以下簡稱LT-6改性劑）是一種新型瀝青混合料改性劑，能夠在低溫條件下施工，有更低的碾壓溫度，同時能明顯改善瀝青混合料高溫抗車轍、低溫抗開裂及水穩(wěn)定性能。該產品已通過檢測，證明在低溫成型時它仍能充分提高瀝青混合料的整體性能，特別是抵抗車轍變形的性能，尤其適合低溫季節(jié)使用。具有成本低、工藝簡便、對各種瀝青相容性好等特點。

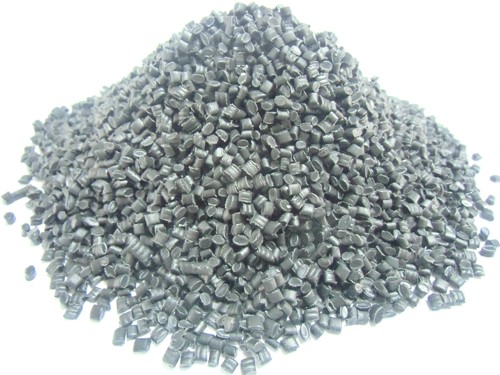

（1）物理參數(shù)：
| 項目 | 指標 | 單位 |
|---|---|---|
| 外觀 | 深色 | |
| 粒徑 | 2～5 | mm |
| 密度 | 0.97～1.10 | g/mm |
| 軟化點 | 105～120 | ℃ |
| 熔融指數(shù) | 1.5～5.0 | g/10min |
（2）材料設計標準：
| 項目 | 70#基質瀝青+0.3%LT-6 | 單位 |
|---|---|---|
| 動穩(wěn)定度 | ≥5000 | 次/mm |
| 馬歇爾殘留穩(wěn)定度% | ≥85 | % |
| 凍融劈裂抗拉強度比 | ≥80 | % |
| 小梁彎曲破壞應變（με） | ≥2800 | με |
（3）LT-6在Sup-20級配中路用性能參數(shù)：
| 級配 | 瀝青方案 | 動穩(wěn)定度 （次/mm） |
殘留穩(wěn)定度 S0 （%） |
凍融劈裂 TSR（%） |
小梁彎曲破壞應變 （με） |
|---|---|---|---|---|---|
| Sup-20 | 70#基質瀝青+0.3%LT-6 | 6620 | 90.8 | 88.9 | 3426 |
| Sup-20 | SBS改性瀝青 | 3539 | 91.2 | 87.5 | 3050 |

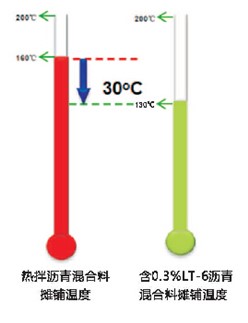

（4）LT-6與其他材料的拌合溫度及攤鋪溫度對比：
| 瀝青方案 | 拌合溫度 （℃） |
攤鋪溫度 （℃） |
|---|---|---|
| 70#基質瀝青 | 155 | 150 |
| SBS改性瀝青/td> | 178 | 160 |
| 70#基質瀝青+0.3%LT-6 | 175 | 130 |
產品優(yōu)勢
- 延長施工時間： 大幅降低碾壓溫度，可在低溫環(huán)境下使用，無需在中午等高溫時段進行施工，作業(yè)時間靈活。
- 性能優(yōu)越：全面提高瀝青混合料的路用性能，尤其是高溫性能。
- 不影響配合比設計： 對瀝青混合料的設計級配影響較小，僅需進行適當?shù)奈⒄{。
- 施工工藝簡單：直接加入到拌和鍋中，對瀝青混合料的拌和、攤鋪、碾壓均不影響。
使用方式
- 摻加用量： LT-6改性劑的推薦使用劑量為瀝青混合料的0.3%，可根據(jù)實際情況適當調整。
- 摻加方式： LT-6改性劑為外摻型改性劑，即在瀝青混合料干拌過程中和集料一起加入拌和鍋進行拌和，無需另外增加工藝和設備。

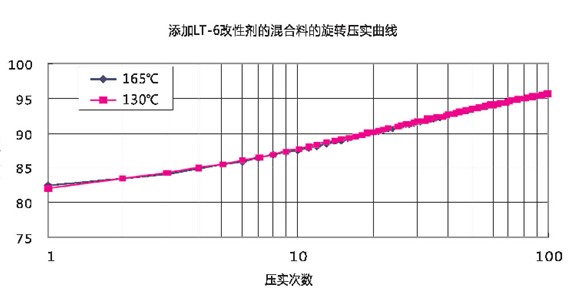

- 施工工藝： 摻加LT-6改性劑的瀝青混合料施工與普通瀝青混合料的施工相同，并且碾壓溫度可降低至135℃，使用常規(guī)的攤鋪機和碾壓設備即可。
（注：具體施工時應根據(jù)集料的差異和各方面環(huán)境的不同對施工工藝進行適當調整，以求達到最優(yōu)性能。）
應用領域
- 低溫環(huán)境下施工
- 高海拔地區(qū)
- 山區(qū)道路
- 隧道
- 各種路面大中修養(yǎng)護及坑道修復等
